基本简介
概述

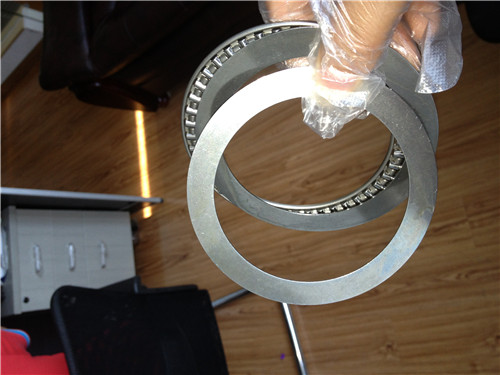

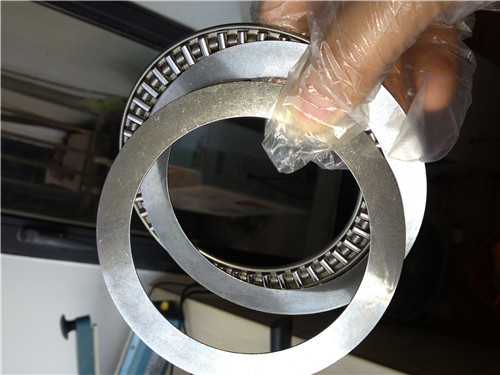

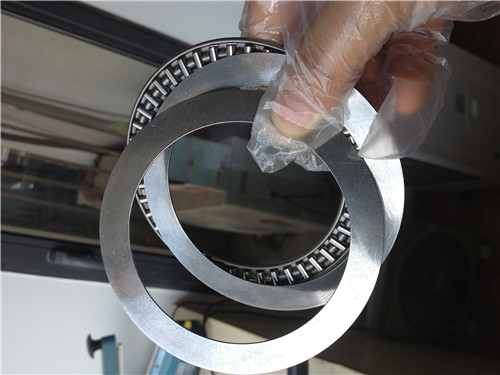

平面轴承由带滚针或圆柱滚子的平面保持架组件和平面垫圈组成。平面轴承分为带滚针的平面轴承和带球的平面轴承。
安装方法
安装原理
平面轴承在装配体中主要承受轴向载荷，其应用广泛。虽然平面轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。图所示为紧环安装在静止件的端面上，即错误装配。紧环内圈与轴颈为过渡配合，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力(Fx)时，将出现摩擦力矩大于内径配合阻的力矩，导致紧环与轴配合面强制转动，加剧轴颈磨损。
注意事项
平面轴承安装时应注意以下几点：
(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相差O.1～O.3mm)。
(2)分清机构的静止件(即不发生运动的部件，主要是指装配体)。
(3)无论什么情况，轴承的松环始终应靠在静止件的端面上。
型号：
AXK0414-TV 4 14 2
AXK0515-TV 5 15 2
AXK0619-TV 6 19 2
AXK0821-TV 8 21 2
AXK1024 10 24 2
AXK1226 12 26 2
AXK1528 15 28 2
AXK1730 17 30 2
AXK2035 20 35 2
AXK2542 25 42 2
AXK3047 30 47 2
AXK3552 35 52 2
AXK4060 40 60 3
AXK4565 45 65 3
AXK5070 50 70 3
AXK5578 55 78 3
AXK6085 60 85 3
AXK6590 65 90 3
AXK7095 70 95 4
AXK75100 75 100 4
AXK80105 80 105 4
AXK85110 85 110 4
AXK90120 90 120 4
AXK100135 100 135 4
AXK110145 110 145 4
AXK120155 120 155 4
AXK130170 130 170 5
AXK140180 140 180 5
AXK150190 150 190 5
AXK160200 160 200 5
